TYPL系列(IP55)永磁变频电机螺杆泵智能直驱装置防反转原理

文章出处:网责任编辑:作者:人气:-发表时间:2014-11-01 09:05:00【

  TYPL系列(IP55)永磁变频电机螺杆泵智能直接驱动装置是由螺杆泵永磁变频电机和智能变频柜组成的一体化装置,它取代了机械式螺杆泵地面上的驱动部分,省去了减速箱和皮带传动部分,提高了能效转化率。

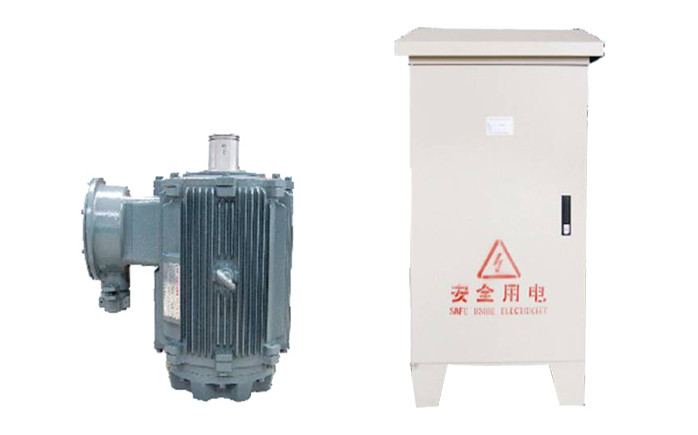

TYPL系列永磁变频电机螺杆泵智能直驱装置



  该系统采用专用永磁电机,电机结构为空心轴,闭环控制,系统配有专用控制器,精确控制转速、转矩,具有慢速过载启动,0~200转/分钟任意速度运行,断电利用变频器自身的驱动性能电磁刹车,效率在90%以上,节能显著,具有高效节能,有效防止断杆、反转脱扣等机械事故,免维护、调整参数容易、噪音低、占地面积少等优点,是新一代的双绿色产品。适用于含沙、含气、油稠的场合,在油田得到广泛应用。

  TYPL系列(IP55)永磁变频电机螺杆泵智能直接驱动装置防反转原理:

  一、TYPL系列(IP55)永磁变频电机螺杆泵智能直接驱动装置中的控制器采用油田专用变频器,内部有针对油田螺杆泵防反转驱动程序,停机时变频器根据油井状况,自动计算反转扭矩,根据计算的扭矩提供一个制动扭矩使之与反转扭矩平衡,使电机均匀减速,直到反转扭矩减少到零,不会引起反转脱扣、不会危及现场人员的安全。

  二、TYPL系列(IP55)螺杆泵智能直接驱动装置中的永磁变频电机绕组中串有大功率的能耗制动电阻,当油井突然断电或者出现意外故障时,油杆反转带动永磁电机反转,反转的永磁电机发电产生电能,产生的电能被三相绕组中串接的能耗制动电阻以热能的形式消耗掉,消除了反转所产生的能量,从而使电机反转转速显著降低,电机慢速缓慢停止,达到防反转的目的。
