电动机过热保护及绕组轴承温度测量

文章出处:网责任编辑:作者:人气:-发表时间:2020-02-21 08:59:00【

提到电动机过热保护,首先想到的是PTC电阻,PTC是一种非线性热敏电阻。其阻值在居里点以下的温度区域内,呈现较低阻值状态,并且温度升高阻值增大幅度较小。当温度超过居里点时,阻值随温度的升高快速上升到高阻值状态。人们就是利用PTC这一特性来对电动机进行定性温度保护。

电机过热保护常用的方法是在电机定子的绕组里埋设体积极小的PTC热敏电阻感温头,在正常情况下PTC热敏电阻处于低阻态,不影响电机的正常运转。当电机绕组过热时,PTC热敏电阻受热阻值跃变,与之配合的继电器失电释放或者连接它的变频器出现故障报警,电机停止运转,等候排除故障后重新运转。这种保护方法的优点在于直接监测绕组内部的温度变化,在过热温度突破电机的绝缘等级之前使电机得到保护,PTC热敏电阻的可恢复性,温度低了以后重新恢复正常导通状态。

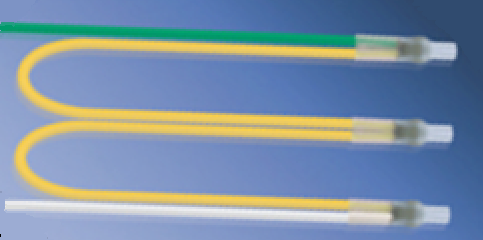

下图为三相电机PTC电阻,三个PTC热敏电阻感温头串联,三相绕组每相绕组绑一个,白线和绿线为引出线,接在保护电路中,常见于变频器保护电路。

PTC电阻

PTC电阻


PTC电阻位置

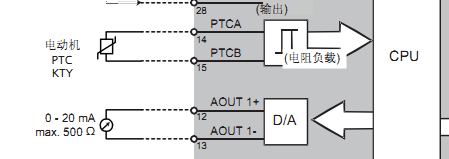

PTC电阻在西门子MM440变频器上的接线位置14、15脚

Pt100电阻

Pt100是铂热电阻,简称Pt100铂电阻,它的阻值会随着温度的变化而改变。Pt后的100即表示它在0℃时阻值为100欧姆,在100℃时它的阻值约为138.5欧姆。它的工业原理:当Pt100在0摄氏度的时候它的阻值为100欧姆,它的的阻值会随着温度上升它的阻值是成匀速增长。通过这一特性,用Pt100检测温度信号,通过温度显示仪将温度显示出来。

用Pt100放在电机绕组端部及轴承部位测量绕组及轴承温度。温度巡检仪通过Pt100可以测量温度并对绕组温度过高提供保护

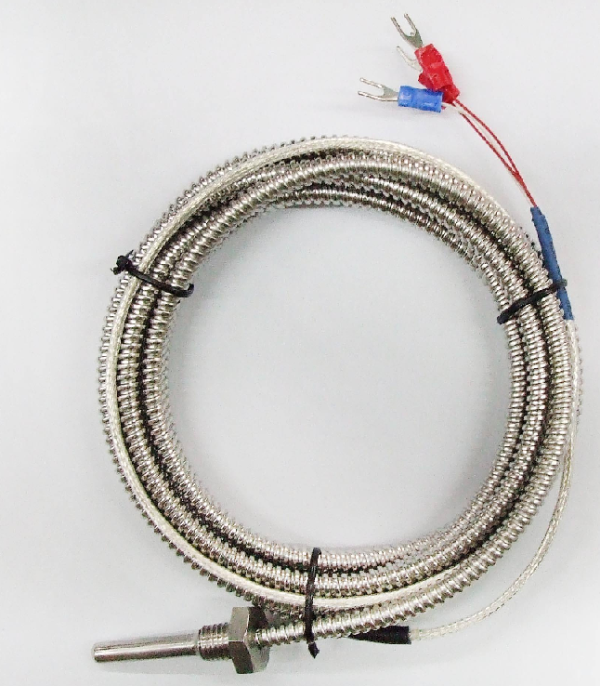

Pt100铂热电阻
Pt100铂热电阻

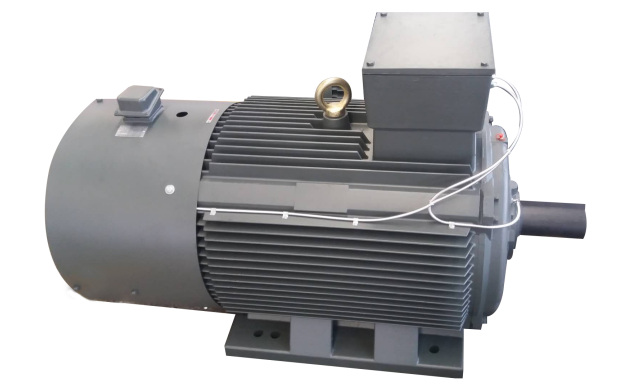

带pt100轴承测温的变频电机
带有双Pt100轴承测温的变频电机


电机温度检测用的多路温度巡检仪是一种适用于多点温度同时实时监控跟踪的仪表。具备测量方便、精度高、热电偶测试点可重复利用的优点。配备软件可将整个温升变化过程全部以曲线方式记录下来,便于保存分析,交流。每路温度检测可以接一个Pt100电阻,可以单独调节最高温度和最低温度,并且带有继电器控制,检测温度超过最高设定值,继电器动作,切断控制电源,电机停机,达到保护电机的目的。

Pt100配合多路温度巡检仪可以显示电机绕组及轴承温度,保护电机不因温度升高而烧毁。

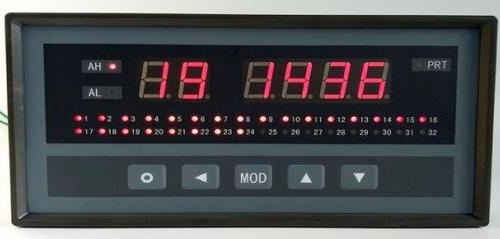

pt100温度显示
图为32路温度巡检仪,将Pt100测量信号变成温度显示出来


由此可以看出,电动机过热保护方式有两种,温度测量用Pt100,绕组保护用PTC或Pt100。
